الکتروموتور - راندمان موتورهای القایی، نوع و طبقه بندی آنها از نظر استاندارد

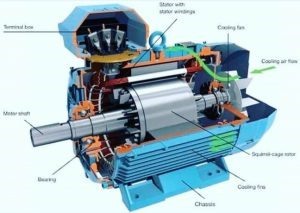

الکتروموتور یا موتورهای القایی بطور گسترده ای در سطوح مختلف صنعت بکار میروند. موتورهای القایی کوچک در سطوح خانگی و صنایع کوچک و از موتورهای القایی بزرگ در صنایع بزرگتر همچون صنایع نفت و گاز و فولاد برای اهداف مختلفی استفاده می شود.
در موتورهای القایی دو نوع تلفات وجود دارد:
-
تلفات ثابت یا دایمی
-
تلفات متغیر
تلفات ثابت یا دائمی
تلفات دائمی در الکتروموتور ها به تلفاتی گفته می شود که در محدوده کار عادی موتور ثابت است و مقدار آن تغییر نمی کند. با انجام تست بی باری در موتور القایی سه فاز، به راحتی می توان تلفات ثابت را بدست آورد. این تلفات به ترتیب زیر طبقه بندی می شوند :
- تلفات آهن یا هسته موتور
- تلفات مکانیکی موتور
- تلفات اصطکاک جاروبک
تلفات آهن یا هسته
تلفات آهن یا هسته الکتروموتور به Hysteresis و تلفات جریان گردابی Eddy current تقسیم می شود. تلفات جریان گردابی، با استفاده از ورقه ورقه کردن هسته به حداقل رسانده می شود. از آنجا که با ورقه ورقه کردن هسته، سطح موثر هسته موتور کاهش می یابد، مقاومت افزایش یافته که منجر به کاهش جریان های گردابی می شود.
تلفات Hysteresis با استفاده از فولاد سیلیکون با درجه بالا کاهش می یابد. تلفات هسته الکتروموتور به فرکانس ولتاژ منبع تغذیه نیز بستگی دارد. فرکانس استاتور همیشه فرکانس تغذیه می باشد و فرکانس روتور مساوی با لغزش ضرب در فرکانس استاتور است که همیشه کمتر از فرکانس استاتور می باشد. فرکانس استاتور ۵۰ هرتز بوده و فرکانس روتور حدودا در زمان کار عادی ۱٫۵ هرتز می باشد چرا که در شرایط نرمال کاری لغزش معادل با ۳٪ است. از این رو تلفات هسته روتور نسبت به تلفات هسته استاتور بسیار ناچیز بوده و معمولاً در شرایط کار نادیده گرفته می شود.
تلفاتی مکانیکی و اصطکاکی جاروبک الکتروموتور
تلفات مکانیکی در یاتاقان رخ می دهد و تلفات اصطکاک جاروبک در سیم پیچ های روتور موتور القایی روتور سیم پیچی شده رخ می دهد . این تلفات درزمان راه اندازی صفر می باشند و با افزایش سرعت ، این تلفات افزایش می یابند. در موتور القایی سه فاز سرعت معمولاً ثابت است ، از این رو این تلفات تقریباً ثابت می باشند
input/output=
راندمان موتور القایی سه فاز
راندمان عموما به عنوان نسبت خروجی به ورودی تعریف می شود
η=output/input
راندمان روتور موتور القایی سه فاز :
rotor input/rotor output=
قدرت ناخالص مکانیکی توسعه یافته / ورودی روتور:
Pm/P2=
راندمان موتور القایی سه فاز
Power Developed at Shaft/ Electrical Input to the Rotor=
راندمان موتور القایی سه فاز:
الکتروموتور
تلفات مکانیکی در یاتاقان رخ می دهد و تلفات اصطکاک جاروبک در سیم پیچ های روتور موتور القایی روتور سیم پیچی شده رخ می دهد . این تلفات در زمان راه اندازی صفر می باشند و با افزایش سرعت الکتروموتور، این تلفات افزایش می یابند. در موتور القایی سه فاز سرعت معمولاً ثابت است ، از این رو این تلفات تقریباً ثابت می باشند.
موتورهای القایی از نظر سطح کارایی و راندمان آنها بر اساس استاندارد بین المللی راندمان 1-30-60034 طبقه بندی می شوند. بر اساس سطح کارایی، موتورهای القایی در 4 دسته IE1 ,IE2 ,IE3 ,IE4 طبقه بندی می شوند.
الکتروموتور های IE1 در محدوده بهره وری استاندارد قرار دارند و موتورهای IE2 در محدوده راندمان بالا (High Efficiency) و موتورهای IE3 در محدوده راندمان استاندارد برتر (Premium Efficiency) و موتورهای IE4 در محدوده استاندارد فوق العاده یا (Super Premium) قرار دارند. دامنه کارایی هر الکتروموتور نشان می دهد که بازده سری بعدی بهتر از سری قبلی است. ویژگیهای اصلی و تفاوت ویژگیهای موتورهای نوع IE1 ,IE2 ,IE3 ,IE4 موتورهای القایی به شرح ذیل است:
|
IE4
|
IE3 |
IE2 |
IE1 |
کلاس استاندارد
|
|
2.2-230
|
0.75-355 |
0.75-355 |
0.75-355 |
توان (kw)
|
|
2,4,6,8
|
2,4,6,8 |
2,4,6 |
2,4,6,8,10,12 |
تعداد قطب
|
| 750-3600 |
750-3600 |
1000-3600 |
500-3600 |
دور (RPM)
|
|
50-60
|
50-60 |
50-60 |
50-60 |
فرکانس دور (HZ)
|
|
100-160
|
80-160 |
80-160 |
56-200 |
اندازه قاب آلومینیومی
|
|
100-315
|
80-400 |
80-400 |
80-400 |
اندازه قاب چدنی
|
|
B
|
B |
B |
B |
کلاس دما
|
|
IC411,IC416
|
IC411,IC416 |
IC411 |
IC411 |
فناوری خنک کننده
|
|
F
|
F |
F |
F |
کلاس عایق
|
|
S1
|
S1,S2,S3 |
S |
S |
نوع وظیفه (Duty)
|
|
IP55,IP56
,IP65
|
IP55,IP56,
IP65,IP66
|
IP55,IP56,
IP65,IP66
|
IP55,IP56,
IP65,IP66
|
فناوری حفاظتی
|
|
IEC60034-30-1
|
IEC60034-30-1 |
IEC60034-30
,IEC60034-2-1
|
IEC60034-30
,IEC60034-2-1
|
استاندارد بین المللی
|
